Утилизатор теплоты кондесационный поверхностный УТКП-0,7
Серийно выпускаемый утилизатор теплоты конденсационный поверхностный УТКП-0,7 (далее теплоутилизатор) предназначен для нагрева воды системы горячего водоснабжения или подогрева обратной сетевой воды путем использования теплоты уходящих газов, для котлов теплопроизводительностью 8 – 10 МВт, работающего на газообразном топливе.
Теплоутилизатор устанавливается за котлом. Соединение с газовым трактом котла осуществляется с помощью входного газового патрубка теплоутилизатора.
Нагретая вода может быть использована в системе горячего водоснабжения, системе отопления, для подогрева подпитки котлов и тепловых сетей.
 |
|

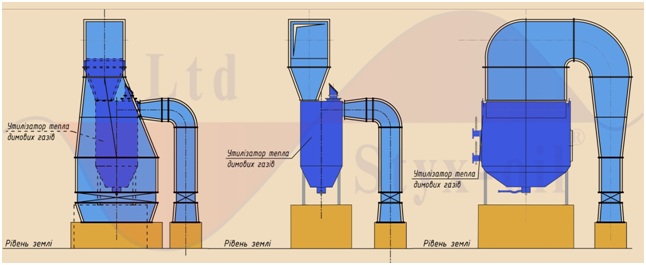

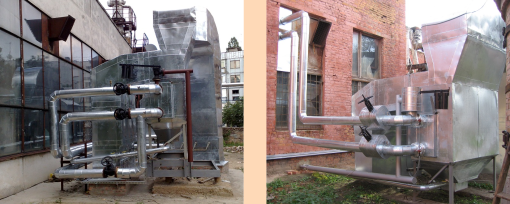

Утилизатор и газоходы общие виды
|
|
|
Трубный пучок теплообменника компонуется из биметаллических оребренных труб с определенными геометрическими параметрами.
В теплообменнике осуществляется нагрев воды за счет охлаждения проходящих в межтрубном пространстве дымовых газов.
В нижней части теплообменника расположен сборник образованного конденсата и штуцер для его отвода в систему химводоочистки или сброса в продувочный колодец.
В теплоутилизаторе предусмотрен взрывной клапан, который может служить люком для осмотра теплообменных труб, а также для осуществления, в случае необходимости, их очистки.
В нижней и верхней части теплообменника имеются патрубки для подвода и отвода нагреваемой воды.
Для предотвращения коррозии при образовании конденсата, имеющего кислую реакцию (рН от 4 до 6), оребрение биметаллических труб выполнено из алюминия (несущая труба стальная), а внутренняя поверхность конденсатосборника имеет защитное антикоррозионное покрытие.
На выходном газовом патрубке теплоутилизатора предусмотрены штуцеры для измерения температуры газов, отбора газов для проведения газового анализа и измерения аэродинамического сопротивления.
По водяному тракту теплоутилизатора установлен предохранительный клапан.
 |

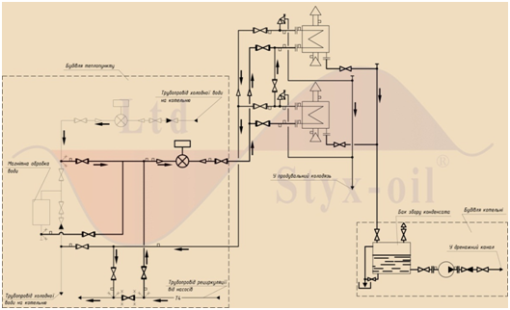

| Технологическая схема |
При проектировании и монтаже теплоутилизатора предусмотрена возможность установки:
ситемы отключения теплоутилизатора по водяному тракту в аварийных ситуациях в течении 2-5мин.
система аварийной сигнализации при понижении давления воды в следствии ее утечки.
При проектировании теплоутилизатора по водяному тракту предусмотрены манометр и устройство для измерения расхода воды (диафрагмы с дифференциальными манометрами, индукционный расходомер или другие расходомеры, имеющие такой же класс точности).
 |

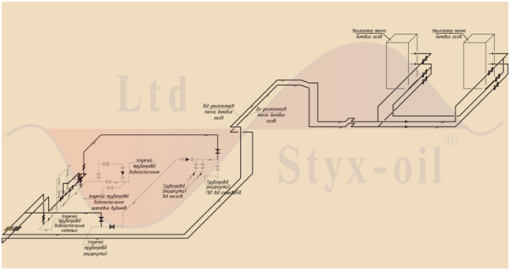

| Аксонометрическая схема |
|
|
|
Основные функции:
- Автоматическое регулирование температуры уходящих газов после утилизатора.
- Защитные меры от замерзания утилизатора при отсутствии циркуляции воды.
- Защитные меры от вскипания воды при отсутствии протока воды.
- Контроль аварийного снижения температуры уходящих газов в дымовой трубе.
- Учет выработанной утилизатором тепловой энергии.
|
|
|
| Наименование параметра |
Ед.изм. |
Значение |
| Теплопроизводительность |
МВт |
0,7 |
| Температура газов на входе |
С |
193-220 |
| Температура смеси газов на выходе |
С |
90 |
| Температура воды на входе |
С |
10,0 |
| Температура воды на выходе |
С |
22,2 |
| Расход воды |
кг/с(т/год) |
14(50) |
| Расход газов |
кг/с |
0,13 |
| Коэффициент избытка воздуха |
|
1,24 |
| Количество образованого конденсата |
кг/с |
0,13 |
| рН конденсата |
|
6,5 |
| Аэродинамическое сопротивление |
Па |
250 |
| Гидравлическое сопротивление |
кПа |
30 |
|
Габаритные размеры:
высота
|
мм |
2523 |
| длина |
мм |
2275 |
| ширина |
мм |
1100 |
| Масса |
кг |
750 |
|
|
|
В комплект поставки входит:
- Теплоутилизатор
- Паспорт
Дополнительные услуги:
- Разработка проекта установки теплоутилизатора
- Монтаж оборудования
- Пуско-наладочные работы
- Режимно-наладочные работы
Гарантия изготовителя
Изготовитель гарантирует соответствие теплоутилизатора требованиям технической документации при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.
Гарантийный срок эксплуатации теплоутилизатора составляет 12 месяцев с момента ввода в эксплуатацию, но не более 24 месяцев со дня отгрузки изготовителем.
|
|
|
